顯微鏡聚光鏡的分類
2020-09-04 09:38:02
阿貝聚光鏡(Abbe condenser)
這是由德國光學大學大師恩斯特·阿貝(Ernst Abbe)設計。阿貝聚光鏡由兩片透鏡組成，有較好的聚光能力，但是在物鏡數值孔徑高于0.60 時，則色差、球差就顯示出來。因此，多用于普通顯微鏡上。

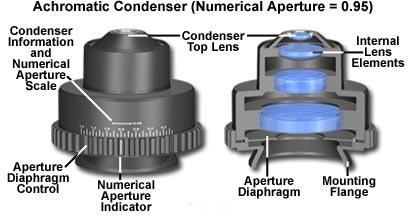

消色差聚光鏡(Achromatic aplanatic condenser)
這種聚光鏡又名“消色差消球差聚光鏡”和“齊明聚光鏡”，它由一系列透鏡組成，對色差球差的校正程度很高，能得到理想的圖像，是明場鏡檢中質量*高的一種聚光鏡，其NA值達1.4 。因此，在高級研究顯微鏡常配有此種聚光鏡。它不適用于4×以下的低倍物鏡，否則照明光源不能充滿整個視場。

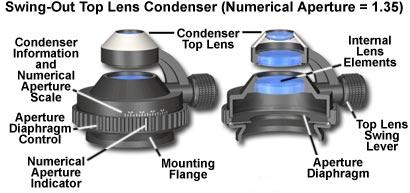

搖出式聚光鏡(Swing out condenser)
4×)，由于視場大，光源所形成的光錐不能充滿整個視場，造成視場邊緣部分黑暗，只中央部分被照亮。要使視場充滿照明，就需將聚光鏡的上透鏡從光路中搖出。

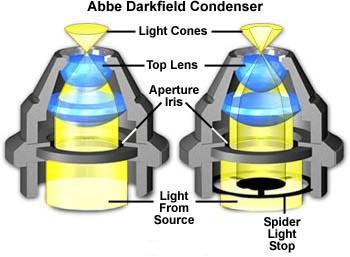

暗視野聚光鏡
用于暗視野照明。
相差聚光鏡
用于觀察無色透明樣本的相差聚光鏡，要配合相差物鏡使用，倒置顯微鏡上用的幾乎都是相差聚光鏡。正置顯微鏡則會根據用戶要求選配。

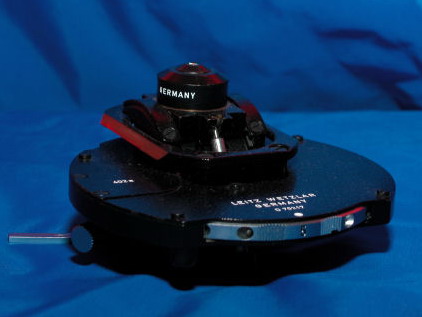

微分干涉聚光鏡
該聚光鏡是*復雜的一種，也可以叫多功能聚光鏡，因?yàn)樗话憧梢詫?shí)現：明視野，暗視野，相差，DIC等幾乎所有觀察方式的照明。只有高檔研究用顯微鏡才配置這種聚光鏡。
